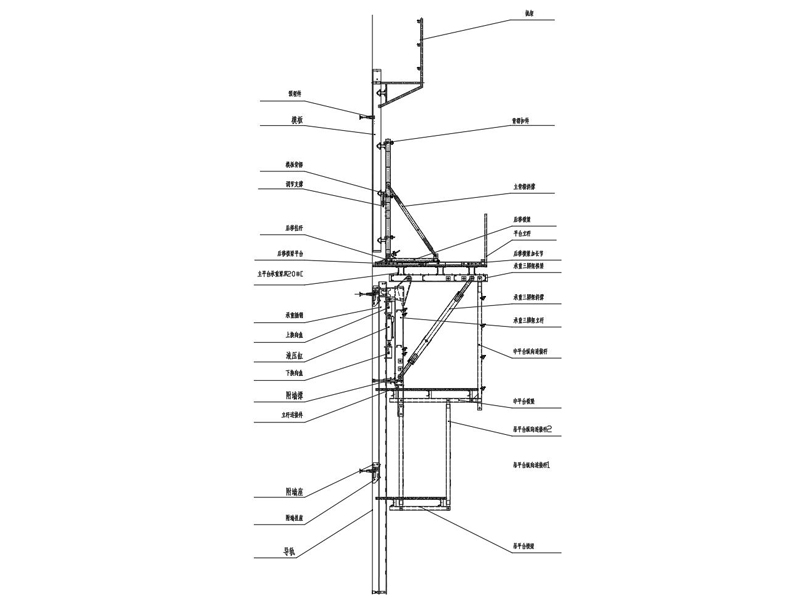

一、名稱型號：ZPM 重型液壓自爬模

架體系統：液壓自爬模

架體支承跨度：≤4.5 米(相鄰埋件點之間距離);

架體寬度：主平臺=3.4m，模板平臺=2.50m，液壓操作平臺=2.7m，吊平臺=1.8m

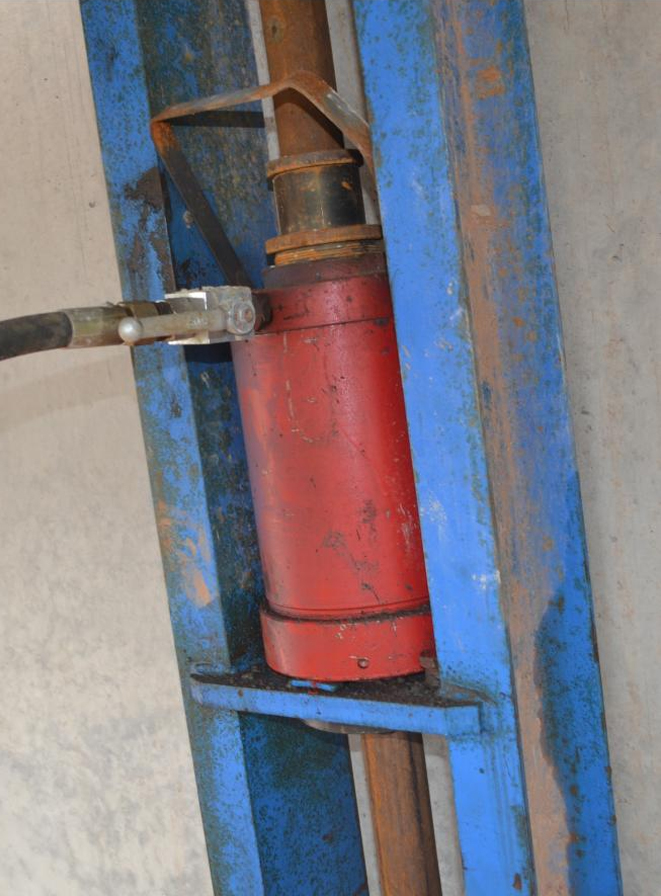

電控液壓升降系統

額定壓力：25Mpa;

油缸行程：500mm;

額定推力：100KN;

雙缸同步誤差： ≤20mm。

優點：

1、液壓爬?？烧w爬升,也可單榀爬升,爬升穩定性好。

2、自重較輕,利用預埋在墩身的髙強螺栓支撐,操作方便,安全性高,可節省大量工

時和材料,模板抗風能力很好。

3、除了因?yàn)榻ㄖY(jié)構的要求(如墻面突然縮進或形狀突變)需要對模架改造之外,

一般情況下爬模架一次組裝后,一直到頂不落地,節省了施工場地,而且減少了模

板(特別是面板)的碰傷損毀。

4、液壓爬升過程平穩、同步、安全。

5、提供全方位的操作平臺,施工單位不必為重新搭設操作平臺而浪費材料和勞動

力,施工人員易操作,安全系數較高。

6、墩身垂直度和平整度易調控,結構施工誤差小,糾偏簡單,施工誤差可逐層消除,

避免施工誤差的積累。

7、爬升速度快,模板標準化程度高,整個結構僅用一個液壓油泵提升,一次組裝;爬

升過程中不用再支模、拆模、搭設腳手架和運輸?shù)裙ぷ?施工安全度高。

QX--48 型拉桿式液壓爬模

48 型液壓爬模是一種新型自爬模,模板采用定型模板。采用帶有自鎖裝置液壓穿心千斤頂。

48 管輕爬模存在以下缺點：

1.由于液壓穿心千斤頂每次爬升行程為 50mm。故存在爬升效率低。(重型爬模油缸行程為 500mm,爬升相對來說快)

2.遇到收模坡墩時，因 D48 拉桿強度低，收坡面兩側在爬升時需要同時用葫蘆進行收面處理。而重型爬模用爬升軌道(20#槽鋼雙合而成)，強度大，可直接用油缸進行爬升即可，減少人工。
